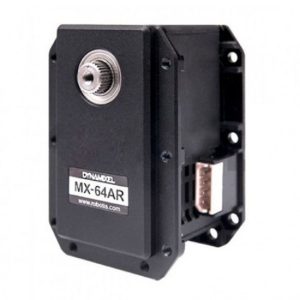

Servomotore Dynamixel MX-64AR

 437,36

*tutti i prezzi sono IVA esclusa

Il Dynamixel MX-64AR è un attuatore intelligente, ideale per progetti robotici che richiedono un bilanciamento perfetto tra potenza e precisione. Con una coppia elevata e una velocità reattiva, questo servomotore offre prestazioni superiori rispetto ai modelli MX-28AR, garantendo un controllo preciso e affidabile dei movimenti. Pur essendo meno potente dell’MX-106R, l’MX-64AR si distingue per il suo formato compatto e il basso consumo energetico, rendendolo la scelta ideale per applicazioni con vincoli di spazio e di alimentazione.

Descrizione + Dettagli

Servomotori Dynamixel

I Servomotori Dynamixel sono attuatori integrati che includono:

  • Un riduttore
  • Un controller
  • Un pilota

I Servomotori Dynamixel hanno un identificatore unico e comunicano utilizzando pacchetti digitali.

Le caratteristiche principali della gamma Dynamixel sono:

  • Una grande precisione del controllo di posizione (1024 divisioni per i modelli AX, RX ed EX, 4096 per MX).
  • Molte funzioni di feedback sulle varie variabili fisiche del servomotore (posizione attuale, velocità, tensione, temperatura interna, ecc.)
  • Un allarme basato sulla temperatura interna, sulla coppia o sulla tensione di alimentazione, che si attiva quando questi valori superano i limiti definiti. Il servomotore Dynamixel fornisce un feedback e può correggere automaticamente la situazione.
  • ” Guida conforme “: controlla la quantità di forza della molla nel controllo della posizione.
  • Stabilizza la coppia La coppia può essere stabilizzata in 1023 passi dalla coppia massima allo stato di rotazione libera.
  • Funzionamento bassa corrente/alta tensione La sua efficienza è elevata perché funziona a una tensione più alta. Le prestazioni del tuo sistema robotico migliorano anche grazie al suo basso consumo di corrente.
  • Un LED di stato serve a visualizzare lo stato del Dynamixel.
  • Un gruppo meccanico reso semplice dalle numerose parti meccaniche compatibili.
  • Un cablaggio facile tramite ‘daisy chain’.

Programmazione dei servomotori Dynamixel

I servomotori devono essere collegati a un controller ( CM-900 . CM-700 CM-5 CM-510 . CM-530 oppure CM-9.04 ) da controllare. I programmi sono realizzati con RoboPlus, in modo molto semplice e senza richiedere molte conoscenze preliminari.

I controllori più recenti supportano il linguaggio C embedded ed è disponibile un SDK per sviluppare le proprie applicazioni.

Il servomotore Dynamixel MX-64AR

Servomotori MX-28AR e MX-64AR sono le nuove aggiunte alla gamma MX di Dynamixel. Sostituiscono e migliorano il servomotore RX-64 con un sensore di posizione assoluto senza contatto con una precisione di 12 bit (4096 posizioni), offrono un controllo della posizione a 360° (in precedenza 251°), un controllo continuo della velocità di rotazione e una stima della coppia basata sulla corrente.

Inoltre, il controllo è di tipo PID ( . proporzionale integrale derivato ), i cui parametri possono essere modificati motore per motore. I valori ammessi sono compresi tra 0 e 255 , quindi i coefficienti PID vengono calcolati in base alle formule.

Anche l’alloggiamento del servomotore Dynamixel RX-64 è stato leggermente modificato, pertanto il servomotore Dynamixel MX-64R non è compatibile con il disco HN05-N101/T101.

Il servomotore Dynamixel MX-64AR supporta il protocollo di comunicazione RS485 (mentre il servomotore MX-64T utilizza la comunicazione TTL) ad alta velocità (3Mbs), quindi è compatibile con i controller CM-2+, CM-700, OpenCM9.04. Tieni presente che la tensione di lavoro consigliata non è più la stessa del modello RX-64.

Caratteristiche tecniche del servomotore Dynamixel MX-64AR.

  • MCU: ST CORTEX-M3 (ST32F103C8 @ 72MHZ, 32BIT)
  • Motore: Maxon
  • Sensore di posizione: Encoder assoluto senza contatto (12BIT, 360 gradi)
  • Coppia di stallo: 5,5Nm (a 11,1V, 3,9A), 6,0Nm (a 12V, 4,1A), 7,3Nm (a 14,8V, 5,2A)
  • Velocità a vuoto: 58 rmp (11,1V), 63 rmp (12V), 78 rmp (14,8V)
  • Algoritmo di controllo: PID
  • Comando: pacchetto digitale, baud rate: 8000 bps ~ 3 Mbps
  • Protocollo: comunicazione seriale asincrona half duplex (8 bit, 1stop, nessuna parità).
  • Collegamento (fisico): Bus a caduta multipla a livello TTL
  • Peso: 126g
  • Tensione: 10 ~ 14,8V (si consiglia una tensione di 12V)
  • Rapporto di trasmissione: 200 : 1
  • ID : 254 ID (0~253)
  • Feedback: posizione, temperatura, carico, tensione d’ingresso, corrente, ecc.
  • Consumo di energia in standby: 100 mA
  • Dimensioni: 40.2mm x 61.1mm x 41mm (le dimensioni esatte sono disponibili qui )
  • Materiale: ingranaggi in metallo, alloggiamento in plastica ingegneristica.
