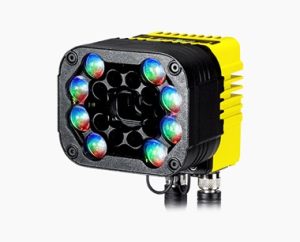

Il sistema di visione multifunzione COGNEX In-Sight 3800 soddisfa tutte le esigenze di visione industriale. Caratterizzato da alta velocità, alta risoluzione e flessibilità, questo avanzato sistema offre soluzioni potenti e di facile utilizzo per ispezioni automatizzate.

Specifiche Tecniche

Modelli Disponibili: IS3801M, IS3801C, IS3803M, IS3803C, IS3805M, IS3805C, IS3808M, IS3808C, IS3812M, IS3812C, IS3816M, IS3816C Profondità di Colore: Monocromatico: 8 bit A colori: 24 bit Risoluzione Massima dell’Immagine (pixel):

• IS3801M: 1440 x 1080
• IS3801C: 2048 x 1536
• IS3803M: 2048 x 1536
• IS3803C: 2048 x 1536
• IS3805M: 2592 x 1944
• IS3805C: 2592 x 1944
• IS3808M: 3264 x 2448
• IS3808C: 3264 x 2448
• IS3812M: 4096 x 3000
• IS3812C: 4096 x 3000
• IS3816M: 5320 x 3032
• IS3816C: 5320 x 3032

Velocità di Acquisizione (fps):

• IS3801M: fino a 125 fps
• IS3801C: fino a 56 fps
• IS3803M: fino a 65 fps
• IS3803C: fino a 30 fps
• IS3805M: fino a 30 fps
• IS3805C: fino a 10 fps
• IS3808M: fino a 12 fps
• IS3808C: fino a 5 fps
• IS3812M: fino a 5 fps
• IS3812C: fino a 2 fps
• IS3816M: fino a 2 fps
• IS3816C: fino a 0,5 fps

Sensore di Immagine: Tipo: CMOS a otturatore globale Formato: da 1/2,3 pollici a 1,1 pollici Velocità dell’Otturatore Elettronico: Da 19,1 microsecondi a 200.000 microsecondi (a seconda del modello) Memoria Interna:

• Memoria Flash: 7,2 GB (non volatile)
• SDRAM: 512 MB

Connettività:

• Porte: 2 x Ethernet 10/100/1000 BaseT, 1 x USB-C
• Protocolli supportati: TCP/IP, PROFINET, EtherNet/IP, ModbusTCP

Alimentazione:

• Tensione: 24 VCC ±10%
• Corrente massima: 2,0 A
• Potenza in uscita: 24 VCC a 1,0 A

Struttura del Dispositivo: Materiale: zinco pressofuso verniciato Fissaggio: 4 fori filettati M3 Peso:

• Senza accessori: 570 g
• Con illuminazione e lenti ad alta velocità: fino a 970 g

Condizioni Operative:

• Temperatura di funzionamento: da 0 °C a 40 °C
• Temperatura di stoccaggio: da -20 °C a 80 °C
• Umidità relativa: < 95% (senza condensa)

Conformità Normativa: CE, FCC, KCC, TÜV SÜD NRTL, EU RoHS, Cina RoHS

Caratteristiche Principali

• Prestazioni Superiori: Con una potenza di elaborazione doppia rispetto ai modelli precedenti, l’In-Sight 3800 è progettato per ottimizzare la produttività, adattandosi alle velocità di linea più elevate. La sua capacità di generare immagini ad alta risoluzione e contrasto consente di rilevare anche i più piccoli difetti.
• Automazione Intelligente: Include strumenti innovativi di edge learning, accessibili a tutti, che semplificano l’automazione attraverso un addestramento intuitivo basato su esempi. Questo consente di affrontare una vasta gamma di applicazioni, dalla rilevazione di difetti alla lettura di caratteri.
• Strumenti Basati su Regole: Oltre agli strumenti di edge learning, il sistema offre un set completo di strumenti basati su regole per misurazioni, conteggi, lettura di codici e operazioni logiche, garantendo flessibilità e precisione nelle ispezioni.
• Illuminazione Avanzata: L’illuminazione multicolore e l’HDR+ migliorano la generazione delle immagini, aumentando la qualità dell’ispezione e riducendo i tempi di esposizione, adattandosi a diverse condizioni operative.
• Interfacce di Sviluppo: Il software In-Sight Vision Suite offre due ambienti di sviluppo: EasyBuilder per configurazioni semplici e foglio di calcolo per applicazioni avanzate. Questa versatilità consente agli utenti di adattare le soluzioni in base alle loro esigenze in continua evoluzione.

Applicazioni

L’In-Sight 3800 è ideale per una vasta gamma di applicazioni industriali, tra cui:

• Automotive: Ispezione della custodia della batteria EV, rilevamento difetti su pneumatici, e controllo qualità dei componenti.
• Beni di Consumo: Lettura dei codici lotto su etichette e ispezione di prodotti confezionati.
• Componenti Elettronici: Conteggio dei pin e ispezione dell’assemblaggio di smartphone.
• Settore Alimentare: Monitoraggio della qualità e verifica di conformità.

Conclusioni

Il COGNEX In-Sight 3800 rappresenta una soluzione versatile e potente per le esigenze di ispezione automatizzata in ambienti industriali. Con la sua tecnologia avanzata, capacità di elaborazione e strumenti intuitivi, consente alle aziende di ottimizzare la produttività e migliorare la qualità dei prodotti.

Oltre alla vendita offriamo anche servizi di integrazione, configurazione e assistenza tecnica sui prodotti e sulle soluzioni acquistate.
