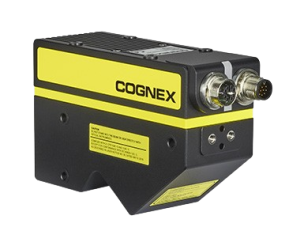

COGNEX SERIE L68

La serie L68 di sensori di spostamento laser 3D è stata progettata per assicurare prestazioni elevate nelle applicazioni di ispezione e misurazione che richiedono precisione e velocità. Questi sensori combinano la triangolazione laser con una tecnologia avanzata di imaging per generare accurate rappresentazioni tridimensionali delle superfici, misurando dettagli come larghezza, altezza e inclinazione con precisione fino a pochi micrometri.

Grazie alla tecnologia laser blu integrata, che genera immagini 3D fino a 4000 punti con una risoluzione verticale inferiore a 0,5 µm, la serie L68 è ideale per rilevare caratteristiche complesse, superfici riflettenti e difetti più piccoli rispetto ai sensori 3D convenzionali. Ogni unità è calibrata singolarmente in fabbrica per correggere distorsioni di prospettiva, deviazioni e non linearità del laser, garantendo misurazioni altamente accurate.

Il design compatto e robusto, con protezione IP65, permette l’installazione nelle condizioni industriali più complesse. Con una velocità di scansione fino a 40 kHz e un’elaborazione di 163 milioni di punti al secondo, questi sensori soddisfano le esigenze di produttività delle linee moderne, mentre la connettività Gigabit Ethernet semplifica l’integrazione nei sistemi esistenti.

Caratteristiche Principali:

• Precisione avanzata: misurazione micrometrica di lunghezza, larghezza, altezza e inclinazione.
• Calibrazione pre-impostata: le unità sono calibrate in fabbrica per eliminare errori di distorsione.
• Immagini 3D dettagliate: acquisizione fino a 4000 punti per applicazioni ad alta precisione.
• Design compatto e robusto: protezione IP65, ideale per ambienti industriali severi.
• Facilità d’integrazione: interfaccia Gigabit Ethernet e configurazione plug-and-play.

Specifiche Tecniche:

• Risoluzione: verticale 0,9–1,4 µm; laterale 5,0–7,0 µm
• Velocità di scansione: fino a 40 kHz
• Classe Laser: 2 standard, 3R opzionale
• Intervallo di misurazione: 20 mm
• Grado di protezione: IP65
• Alimentazione: 24 V CC, consumo 10 W
• Velocità di acquisizione 3D: fino a 163 milioni di punti al secondo

La serie L68 rappresenta una soluzione versatile per applicazioni industriali di visione 3D, offrendo ai produttori uno strumento accessibile e affidabile per automatizzare l’ispezione e il controllo qualità su linee di produzione.
